Manual del usuario

El SRAF permite localizar objetos dentro de archivos gráficos del tipo BMP. Para realizar esto primero se deben definir las mediante el editor de figuras. De esta manera se crea un diccionario de figuras que será utilizado para el reconocimiento de las imágenes.

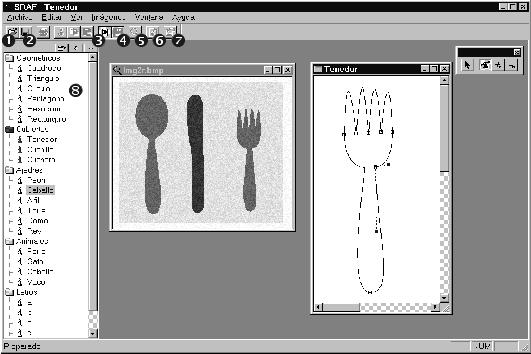

Pantalla principal

En esta sección se describen los elementos que componen la pantalla principal.



  1. Abre una imagen para buscar en ella las figuras seleccionadas.

  2. Guarda las modificaciones realizadas sobre las figuras.

  3. Esconde o muestra la lista de imágenes.

  4. Muestra o no una ventana de progreso durante la ejecución de un reconocimiento.

  5. Realiza el reconocimiento de las figuras seleccionadas sobre la imagen activa.

  6. Muestra datos sobre el programa y sus autores.

  7. Lista de figuras. Consiste en el diccionario de posibles figuras a reconocer. Antes de ejecutar un reconocimiento, se deben seleccionar de esta lista las imágenes a ser reconocidas mediante la tecla ESPACIO. Para más detalles sobre este procedimiento ver la sección, lista de imágenes.

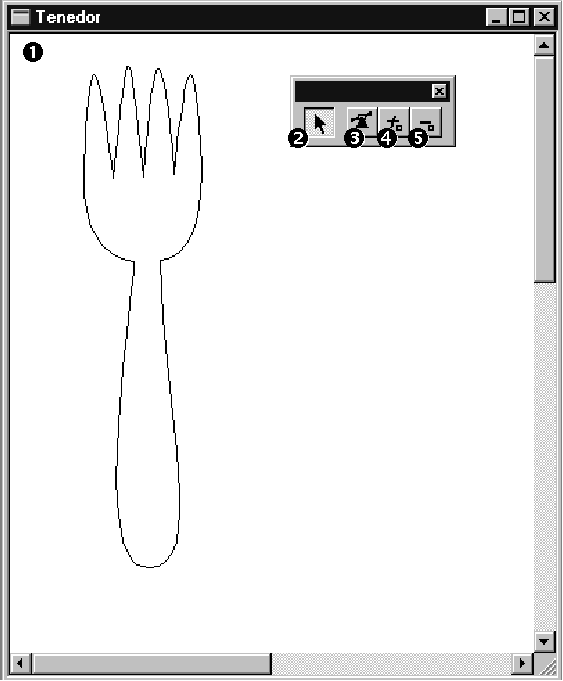

El editor de figuras

El editor permite definir la forma de las figuras que serán reconocidas por el SRAF. Las figuras están compuestas por curvas Bezier, las cuales son ampliamente utilizadas en las aplicaciones gráficas.





  1. Ventana de edición de figuras.

  2. Herramienta para desplazar la figura dentro de la ventana.

  3. Herramienta para editar los puntos de control.

  4. Herramienta para agregar puntos de control.

  5. Herramienta para eliminar puntos de control.

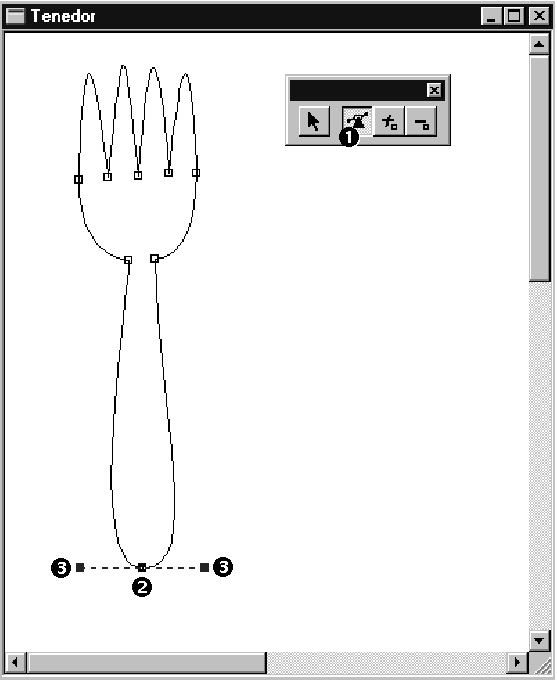

Puntos de control

Los puntos de control en las curvas Bezier son los puntos que definen la forma de la curva. Al utilizar la herramienta de edición de puntos de control (1), se mostrarán los puntos como cuadrados vacíos. Al hacer clic sobre un punto de control (2) aparecerán sus respectivas manijas (3) que permitirán variar la curvatura de la línea definida por el punto de control.

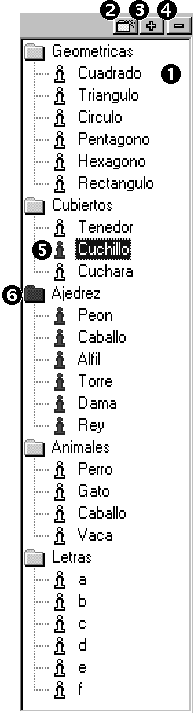

La lista de imágenes

La lista de imágenes (1) almacena todas las figuras que componen el diccionario de figuras del SRAF. Se pueden agregar nuevos grupos (2) y nuevas figuras (3) o editar las existentes mediante el editor de figuras. Para esto se debe realizar un doble clic sobre la figura a editar, lo que ocasionara que se active el editor de figuras con la figura seleccionada.

Para eliminar una figura se utiliza el botón de eliminación (4). Debido a que esta operación es irreversible se solicitará una confirmación antes de ser realizada. Por seguridad, los grupos que no se encuentren vacíos no podrán ser eliminados.

Antes de realizar un reconocimiento se deben seleccionar las figuras a reconocer. Para ello se debe presionar la tecla ESPACIO sobre la figura elegida. Los iconos de las figuras seleccionadas aparecen en rojo (5). Si se selecciona un grupo se seleccionaran automáticamente todas las figuras que lo componen (6). Para deseleccionar una figura o grupo se debe presionar la tecla ESPACIO nuevamente sobre el.



El reconocimiento

Para realizar el reconocimiento de las imágenes seleccionadas en un archivo tipo BMP, se debe abrir el archivo mediante el botón de apertura (1) y luego presionar el botón de reconocimiento (5). Durante el reconocimiento aparecerá un ventana indicando el progreso y las tareas que están siendo realizadas. Si no se desea ver esta ventana, se la puede cerrar en cualquier momento o presionar el botón de deshabilitación de ventana de progreso (4) antes de iniciar el reconocimiento. La ventana de progreso se cierra automáticamente cuando termina el reconocimiento. Si se desea mantener visible la ventana una vez finalizado el proceso, se debe presionar el botón mantener que se encuentra en dicha ventana.

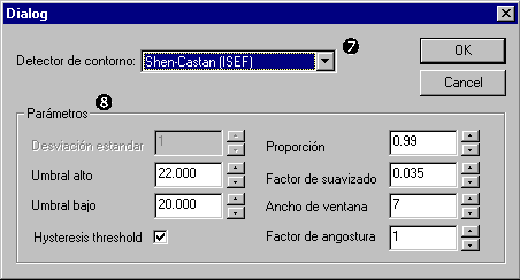

El reconocimiento esta compuesto por una primer etapa de detección de contorno. El algoritmo utilizado para esta tarea se puede seleccionar mediante el menú Reconocimiento-Opciones (7). Aquí se puede seleccionar entre dos algoritmos y seleccionar sus respectivos parámetros (8). Esto permite investigar cual algoritmo se desempeña mejor en distintas imágenes y cuales son los parámetros más convenientes.

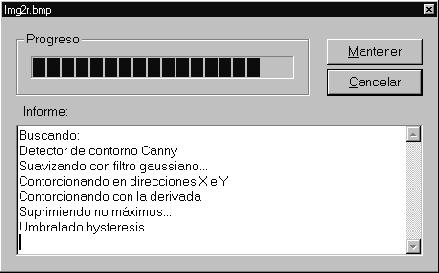

El progreso del reconocimiento se mostrará en un cuadro de dialogo similar al mostrado a continuación:
